pyplot的基础图标函数

饼图小试

import matplotlib.pyplot as plt
labels='Frogs','Hogs','Dogs','Logs' ##pie图的每个小块的标签
sizes=[15,30,45,10]##每个小块所占的比例数值
explode=(0,0.05,0,0)##每部分是否分割出来
plt.pie(sizes,explode=explode,labels=labels,autopct='%1.1f%%',shadow=False,startangle=90)##shadow，是否显示阴影；startangle起始的角度
plt.axis('equal')
plt.show()

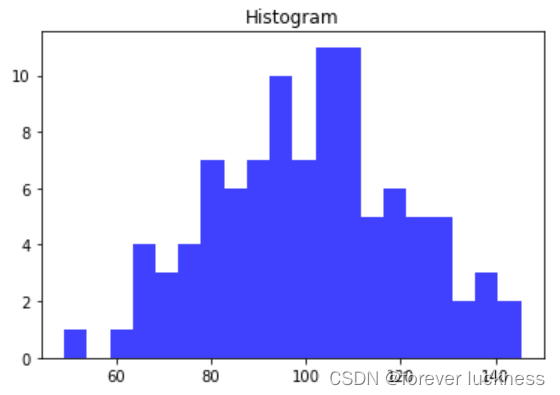

直方图的绘制

import numpy as np
import matplotlib.pyplot as plt
np.random.seed(0)
mu,sigma=100,20 ##均值和标准差
a=np.random.normal(mu,sigma,size=100)
plt.hist(a,20,histtype='stepfilled',facecolor='b',alpha=0.75)##第二个参数bin是直方的个数
plt.title('Histogram')
plt.show()

面向对象绘制极坐标图
这个绘图是先通过构建面向对象，然后再进行作图的

import numpy as np
import matplotlib.pyplot as plt
N=20
theta=np.linspace(0.0,2*np.pi,N,endpoint=False)
radii=10*np.random.rand(N)
width=np.pi/4*np.random.rand(N)
ax=plt.subplot(111,projection='polar')##形成一个面向对象
bars=ax.bar(theta,radii,width=width,bottom=0.0)##采用条形图的作图参数，plt.bar(left,height,width,bottom)，但在作图之前约定了ax面向对象的类型为polar
for r, bar in zip(radii,bars):bar.set_facecolor(plt.cm.viridis(r/10.0))bar.set_alpha(0.5)
plt.show()

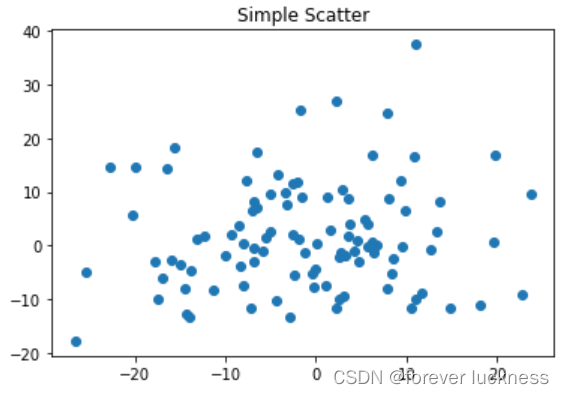

面向对象法pyplot绘制散点图

import numpy as np
import matplotlib.pyplot as plt
fig,ax=plt.subplots()
ax.plot(10*np.random.randn(100),10*np.random.randn(100),'o')
ax.set_title('Simple Scatter')
plt.show()

面向对象法是matplotlib库比较推荐的作图方法。

单元小结
matplotlib库基本作图，需要经常练习，然后熟练将数据用合适的图展现出来。

实例引力波绘制
数据下载

import numpy as np
import matplotlib.pyplot as plt
from scipy.io import wavfile ##用于读取波形文件rate_h, hstrain= wavfile.read(r"H1_Strain.wav","rb")
rate_l, lstrain= wavfile.read(r"L1_Strain.wav","rb")
#reftime, ref_H1 = np.genfromtxt('GW150914_4_NR_waveform_template.txt').transpose()
reftime, ref_H1 = np.genfromtxt('wf_template.txt').transpose() #使用python123.io下载文件htime_interval = 1/rate_h
ltime_interval = 1/rate_l
fig = plt.figure(figsize=(12, 6))# 丢失信号起始点
htime_len = hstrain.shape[0]/rate_h
htime = np.arange(-htime_len/2, htime_len/2 , htime_interval)
plth = fig.add_subplot(221)
plth.plot(htime, hstrain, 'y')
plth.set_xlabel('Time (seconds)')
plth.set_ylabel('H1 Strain')
plth.set_title('H1 Strain')ltime_len = lstrain.shape[0]/rate_l
ltime = np.arange(-ltime_len/2, ltime_len/2 , ltime_interval)
pltl = fig.add_subplot(222)
pltl.plot(ltime, lstrain, 'g')
pltl.set_xlabel('Time (seconds)')
pltl.set_ylabel('L1 Strain')
pltl.set_title('L1 Strain')pltref = fig.add_subplot(212)
pltref.plot(reftime, ref_H1)
pltref.set_xlabel('Time (seconds)')
pltref.set_ylabel('Template Strain')
pltref.set_title('Template')
fig.tight_layout()plt.savefig("Gravitational_Waves_Original.png")
plt.show()
plt.close(fig)
