一、设备信息确认

1、确认型号

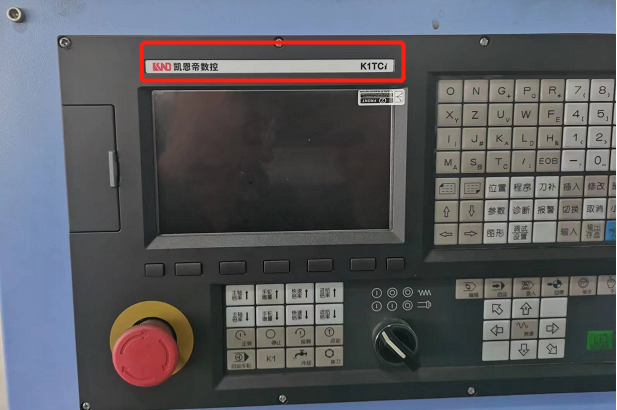

数控面板拍照确认：

此系统为：K1TCi

注：凡是系统中带i的，基本上都含网口。

2、确认通讯接口

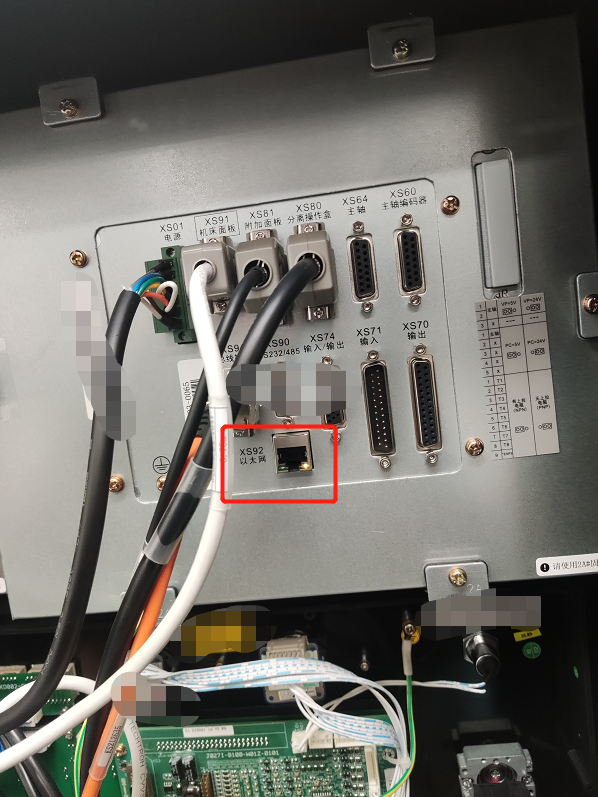

网口常见位置，XS92（丝印标号），可通过这个确认：

1、数控面板的后面

2、其他位置

其他位置一般是前面两个位置用网线引出来后做的网口母头，常见在机床数控面板侧面，机床电器柜后面等等。

3、确认数控系统软件版本

软件版本要求：

v4.3b标准软件、v5.0c及以上标准软件、K1000TTCi 2017年以后的标准软件、部分专机软件

确认版本实例操作：

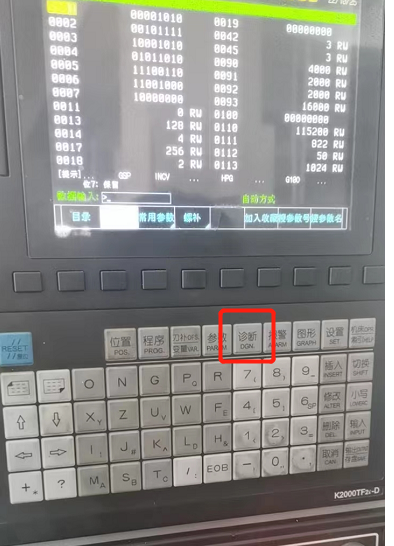

1、点击面板的诊断按钮：

2、点击系统维护按钮：

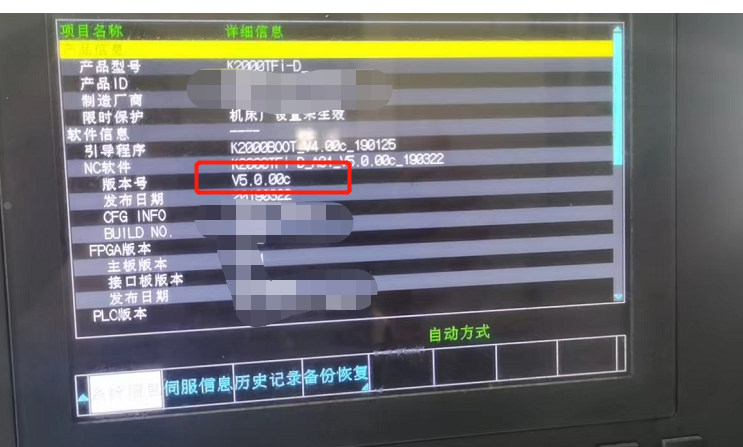

3、即可看到系统版本信息：

图中的NC版本为：5.0c  ，是可以进行数据采集的。

二、系统和网络配置

1、设置系统参数

1. 进入“设置”页面，按下【参开关】，再按下【→】，从而打开系统参数的参数开关；可忽略出现的报警信息。

2. 进入“参数”页面，并切换到“录入”方式。

3. 连续输入“P6.2”，再按下【输入】键，确认已定位到“NETAPI”参数位置。

4. 按下“1”及【输入】，确认该参数已被设置为1。

5. 返回“设置”页面，关闭参数开关。

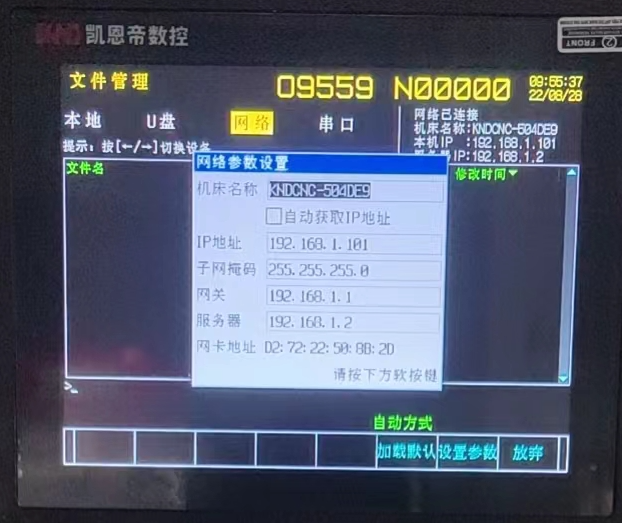

2、设置网络ip

1. 连续按2次【程序】按键，进入“文件管理”页面

2. 连续按2次【→】按键（或按2次“切换设备”软按键），进入“网络”。

3. 找到“参数”软按键（注：部分系统需要按多次最右边的软按键，以翻到下一页）。

4. 设置相应的网络参数：IP地址、子网掩码、网关。 注：“服务器”与KAPI无关，请忽略。

注：部分系统的网络参数，在“参数”页面，从第8100参数开始。

三、通讯测试

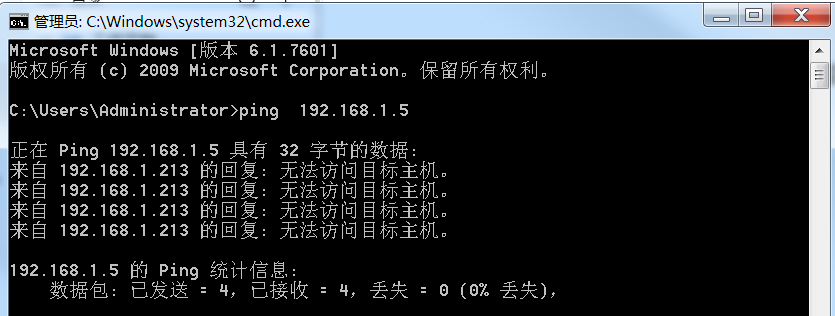

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常见问题

1、网络不通

重启设备、检查网线、检查网口灯是否闪烁

2、版本低

尝试升级数控系统
